論理和 【OR演算】 logical sum

概要

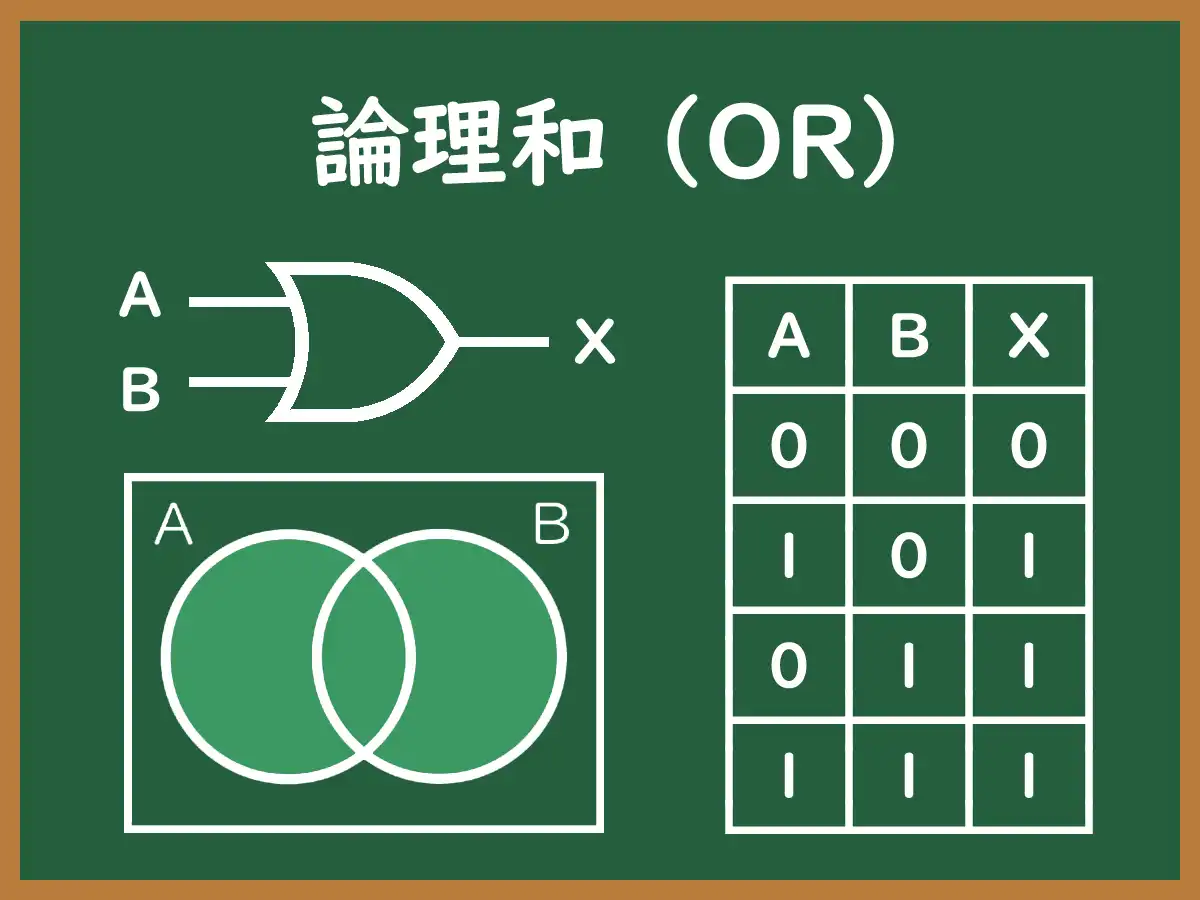

論理和(OR演算)とは、論理演算の一つで、二つの命題のいずれか一方あるいは両方が真のときに真となり、いずれも偽のときに偽となるもの。論理回路や2進数の数値の場合は、二つの入力のいずか一方あるいは両方が1のとき出力が1となり、いずれも0の場合に0となる。

論理学では記号「∨」を用いて「P∨Q」のように表記し、電子工学(論理回路)では記号「+」を用いて「P+Q」のように表す。論理和演算を行う論理回路を「論理和演算回路」「OR演算回路」「ORゲート」などと呼ぶ。

多くのプログラミング言語でもビットごとの論理和演算を行う演算子が用意されており、キーワード「or」を用いて「P or Q」と書くものや、C言語に倣って「|」記号を用いて「P|Q」と表記する言語が多い。また、ビット演算と区別して条件式などで用いる真偽値真理値)の論理和演算を定義している言語では、「or」キーワードや「||」などの記号が用いられることが多い。

三入力以上の場合は、まず二つを選んで論理和を取り、その結果と残りの一つを選んで論理和を取り、という手順を繰り返すことで結果を得ることができ、いずれかの入力が1のときに出力が1となり、すべての入力が0の場合に0となる。

論理和は論理積AND演算)と論理否定NOT演算)を組み合わせて P∨Q ⇔ ¬(¬P∧¬Q) と表すことができる。逆に、論理積は論理和と論理否定を組み合わせて P∧Q ⇔ ¬(¬P∨¬Q) と表すことができる。これをド・モルガンの法則という。

(2024.1.6更新)

試験出題履歴

ITパスポート試験 : 令5 問75

論理演算

NOT 否定
入力01
出力10

AND 論理積
入力10011
入力20101
出力0001

OR 論理和
入力10011
入力20101
出力0111

XOR 排他的論理和
入力10011
入力20101
出力0110

NAND 否定論理積
入力10011
入力20101
出力1110

NOR 否定論理和
入力10011
入力20101
出力1000

XNOR 否定排他的論理和
入力10011
入力20101
出力1001
