基本情報技術者試験過去問 - 分野別(科目A) - ハードウェア
令和8年7月修了 問16
二つの安定状態をもつ順序回路はどれか。
| ア | NANDゲート |
|---|---|
| イ | 加算器 |
| ウ | コンデンサ |
| エ | フリップフロップ |
答え ： エ
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
解説 ：
フリップフロップ回路は，電子回路の分野で「順序回路」と呼ばれる回路の一種で，2つの安定した状態（0と1に相当する状態）を保持できる性質を持っています。この性質のおかげで，1ビットの情報を記憶しておくことができ，コンピュータ内部のレジスタやメモリの基本構成要素として広く使われています。
選択肢「ア」のNANDゲートは論理演算（NAND演算）を行う基本的な論理回路であり，状態を保持する機能はありません。「イ」の加算器は数値の足し算を行う回路，「ウ」のコンデンサは電気を一時的に貯める電子部品であり，いずれも「2つの安定状態を持つ」という性質そのものを表すものではありません。
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
解説 ：
フリップフロップ回路は，電子回路の分野で「順序回路」と呼ばれる回路の一種で，2つの安定した状態（0と1に相当する状態）を保持できる性質を持っています。この性質のおかげで，1ビットの情報を記憶しておくことができ，コンピュータ内部のレジスタやメモリの基本構成要素として広く使われています。
選択肢「ア」のNANDゲートは論理演算（NAND演算）を行う基本的な論理回路であり，状態を保持する機能はありません。「イ」の加算器は数値の足し算を行う回路，「ウ」のコンデンサは電気を一時的に貯める電子部品であり，いずれも「2つの安定状態を持つ」という性質そのものを表すものではありません。
令和8年6月修了 問9
1MHzのクロックでカウントアップする16ビットタイマーを用いて，パルスの幅を測定する。パルスの立上がり時のタイマー値が100，立下がり時のタイマー値が5,000で，立上がりから立下がりまでの間に1度だけタイマーがオーバーフローした。このとき，立上がりから立下がりまでのパルス幅は何ミリ秒か。
| ア | 4.900 |
|---|---|
| イ | 60.636 |
| ウ | 70.436 |
| エ | 135.972 |
答え ： ウ
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
解説 ：
16ビットタイマーの最大カウント値は2¹⁶＝65,536です。オーバーフローが1回発生しているため，実際の経過カウント数は「65,536－立上がり時の値＋立下がり時の値」で求めます。65,536－100＋5,000＝70,436カウントとなり，1MHzのクロック（1カウント＝1マイクロ秒）なので，70,436マイクロ秒＝70.436ミリ秒となり，「ウ」が正解です。
「ア」は，オーバーフローを考慮せず単純に「5,000－100」の差だけで計算した場合に出る誤答です。「イ」「エ」は，オーバーフロー分の加算や単位換算を誤って計算した際に生じやすい数値です。オーバーフローの影響を適切に反映させることがポイントとなります。
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
解説 ：
16ビットタイマーの最大カウント値は2¹⁶＝65,536です。オーバーフローが1回発生しているため，実際の経過カウント数は「65,536－立上がり時の値＋立下がり時の値」で求めます。65,536－100＋5,000＝70,436カウントとなり，1MHzのクロック（1カウント＝1マイクロ秒）なので，70,436マイクロ秒＝70.436ミリ秒となり，「ウ」が正解です。
「ア」は，オーバーフローを考慮せず単純に「5,000－100」の差だけで計算した場合に出る誤答です。「イ」「エ」は，オーバーフロー分の加算や単位換算を誤って計算した際に生じやすい数値です。オーバーフローの影響を適切に反映させることがポイントとなります。
令和8年6月修了 問16

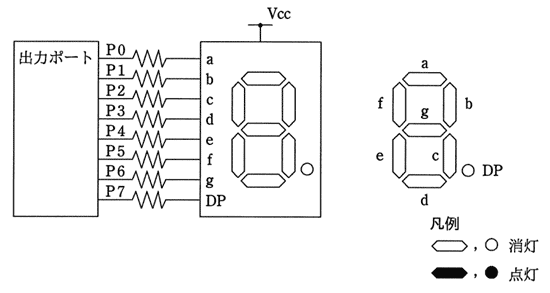

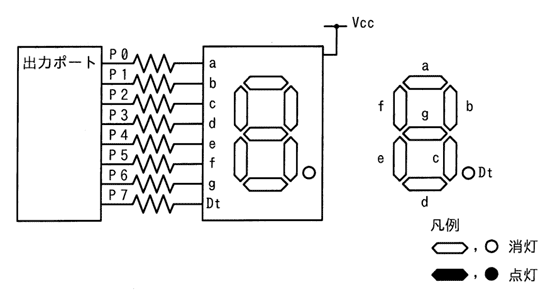

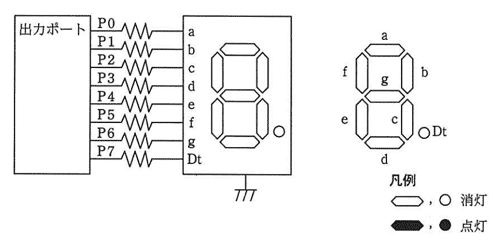

アノードコモン型7セグメントLEDの点灯回路で，出力ポートに16進数で92を出力したときの表示状態はどれか。ここで，P7を最上位ビット（MSB），P0を最下位ビット（LSB）とし，ポートの出力が0のときLEDは点灯する。
| ア |  |
|---|---|
| イ |  |
| ウ |  |
| エ |  |
答え ： ウ
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
解説 ：
アノードコモン型は「出力が0のときLEDが点灯」する仕様です。16進数「92」を2進数に直すと「10010010」となり，この各ビットがどのセグメント（a〜g，小数点など）に対応するかを図と照合し，0になっているビットのセグメントが光る様子を選択肢の図から選びます。
「ア」「イ」「エ」は，ビットとセグメントの対応関係を取り違えたり，点灯条件（0で点灯，1で点灯）を逆に解釈してしまった場合に選びやすい誤答図です。アノードコモン型は「0で点灯」，カソードコモン型は「1で点灯」と逆になるため，問題文の点灯条件を必ず確認する必要があります。実際の図を見ながら1ビットずつ丁寧に対応を確認しましょう。
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
解説 ：
アノードコモン型は「出力が0のときLEDが点灯」する仕様です。16進数「92」を2進数に直すと「10010010」となり，この各ビットがどのセグメント（a〜g，小数点など）に対応するかを図と照合し，0になっているビットのセグメントが光る様子を選択肢の図から選びます。
「ア」「イ」「エ」は，ビットとセグメントの対応関係を取り違えたり，点灯条件（0で点灯，1で点灯）を逆に解釈してしまった場合に選びやすい誤答図です。アノードコモン型は「0で点灯」，カソードコモン型は「1で点灯」と逆になるため，問題文の点灯条件を必ず確認する必要があります。実際の図を見ながら1ビットずつ丁寧に対応を確認しましょう。
令和8年公開問題 問6
| ア |  |
|---|---|
| イ |  |
| ウ |  |
| エ |  |
答え ： イ
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
解説 ：
この問題は，論理回路（ANDやOR，フリップフロップなどの組み合わせ）にA・Bの信号を入力したとき，出力Yがどのようなタイミングチャート（時間の経過に伴う信号の変化）になるかを問うものです。タイミングチャートの問題では，回路図を1つずつの素子（ゲート）に分解し，A・Bの信号がそれぞれの時点でどのような値（0または1）になっているかを追いながら，各ゲートの出力を順番に計算していくことが基本の解き方です。
正解の選択肢「イ」は，回路の各素子の動作（信号の伝わる順序や遅延）を正しく反映した波形になっています。「ア」「ウ」「エ」は，途中の信号変化のタイミングがずれていたり，A・Bの変化に対するYの反応が回路の論理と一致していなかったりするため誤りとなります。図や選択肢の画像を実際に見ながら，信号を1本ずつ追跡して確認する練習をすると理解が深まります。
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
解説 ：
この問題は，論理回路（ANDやOR，フリップフロップなどの組み合わせ）にA・Bの信号を入力したとき，出力Yがどのようなタイミングチャート（時間の経過に伴う信号の変化）になるかを問うものです。タイミングチャートの問題では，回路図を1つずつの素子（ゲート）に分解し，A・Bの信号がそれぞれの時点でどのような値（0または1）になっているかを追いながら，各ゲートの出力を順番に計算していくことが基本の解き方です。
正解の選択肢「イ」は，回路の各素子の動作（信号の伝わる順序や遅延）を正しく反映した波形になっています。「ア」「ウ」「エ」は，途中の信号変化のタイミングがずれていたり，A・Bの変化に対するYの反応が回路の論理と一致していなかったりするため誤りとなります。図や選択肢の画像を実際に見ながら，信号を1本ずつ追跡して確認する練習をすると理解が深まります。
令和7年12月修了 問16

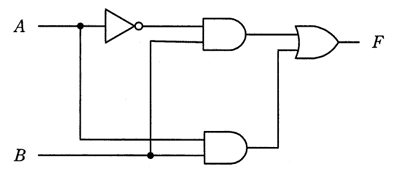

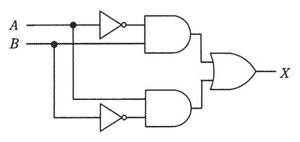

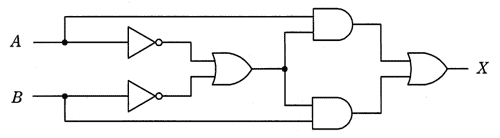

図の論理回路と同じ出力が得られる論理回路はどれか。
注：
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
| ア |  |
|---|---|
| イ |  |
| ウ |  |
| エ |  |
答え ： イ
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
解説 ：
与えられた論理回路と同じ出力が得られる別の論理回路を選ぶ問題です。元の回路は入力AとBに対してANDゲートを通した結果と，Bを反転させた信号を用いた回路をOR（論理和）ゲートに入力してXを出力する構成になっています。この回路の論理式を整理すると，Xは「AとBのAND」と「Bの否定」の論理和として表されます。
ここでブール代数の吸収則などを用いて式を変形すると，Bが0のときはBの否定が1になるためXは常に1になり，Bが1のときはXはAの値と一致することが分かります。同じ真理値表になる回路を選択肢の中から探すと，選択肢「イ」の回路が同じ出力になります。他の選択肢は，ゲートの組み合わせが異なるため，入力の組み合わせによって元の回路とは異なる出力になります。
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
解説 ：
与えられた論理回路と同じ出力が得られる別の論理回路を選ぶ問題です。元の回路は入力AとBに対してANDゲートを通した結果と，Bを反転させた信号を用いた回路をOR（論理和）ゲートに入力してXを出力する構成になっています。この回路の論理式を整理すると，Xは「AとBのAND」と「Bの否定」の論理和として表されます。
ここでブール代数の吸収則などを用いて式を変形すると，Bが0のときはBの否定が1になるためXは常に1になり，Bが1のときはXはAの値と一致することが分かります。同じ真理値表になる回路を選択肢の中から探すと，選択肢「イ」の回路が同じ出力になります。他の選択肢は，ゲートの組み合わせが異なるため，入力の組み合わせによって元の回路とは異なる出力になります。
令和7年6月修了 問16

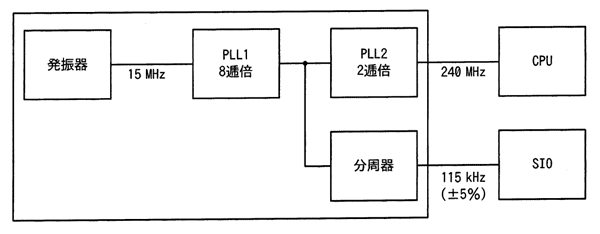

ワンチップマイコンにおける内部クロック発生器のブロック図を示す。15MHzの発振器と，内部のPLL1，PLL2及び分周器の組合せでCPUに240MHz，シリアル通信（SIO）に115kHzのクロック信号を供給する場合の分周器の値は幾らか。ここで，シリアル通信のクロック精度は±5%以内とする。
| ア | 1/24 |
|---|---|
| イ | 1/26 |
| ウ | 1/28 |
| エ | 1/210 |
答え ： エ
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
15MHzの発振器の信号はPLL1で8逓倍され，120MHzになります。この信号はさらにPLL2で2逓倍されてCPUへの240MHzのクロックとなる一方，分周器を通ってSIOへの115kHzのクロックにもなります。分周器への入力は120MHzであり，115kHzの信号を得るためには，120MHzを115kHzで割った値に近い分周比が必要です。
120,000,000を115,000で割ると約1043.5となり，これに近い2のべき乗を考えると2の10乗である1024が最も近い値になります。したがって分周器の値は1/2の10乗，すなわち1/210であり，正解は「エ」です。クロック精度が±5%以内という条件も，この近似値が許容範囲に収まることを確認するために使われています。PLLと分周器の組合せによるクロック生成の仕組みを理解しておくことが重要です。
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
同一問題 ： 〔令6修1問16〕
解説 ： 15MHzの発振器の信号はPLL1で8逓倍され，120MHzになります。この信号はさらにPLL2で2逓倍されてCPUへの240MHzのクロックとなる一方，分周器を通ってSIOへの115kHzのクロックにもなります。分周器への入力は120MHzであり，115kHzの信号を得るためには，120MHzを115kHzで割った値に近い分周比が必要です。
120,000,000を115,000で割ると約1043.5となり，これに近い2のべき乗を考えると2の10乗である1024が最も近い値になります。したがって分周器の値は1/2の10乗，すなわち1/210であり，正解は「エ」です。クロック精度が±5%以内という条件も，この近似値が許容範囲に収まることを確認するために使われています。PLLと分周器の組合せによるクロック生成の仕組みを理解しておくことが重要です。
令和6年12月修了 問8
プロセッサの省電力技術の一つであるパワーゲーティングの説明として，適切なものはどれか。
| ア | 仕事量に応じて，プロセッサへ供給する電源電圧やクロック周波数を変える。 |
|---|---|
| イ | 動作していない回路ブロックへのクロック供給を停止する。 |
| ウ | 動作していない回路ブロックへの電源供給を遮断する。 |
| エ | マルチコアプロセッサにおいて，使用しないコアの消費電力枠を，動作しているコアに割り当てる。 |
答え ： ウ
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
解説 ：
「パワーゲーティング」とは，プロセッサ（CPU）の消費電力を抑えるための省電力技術の一つです。プロセッサの内部にはいくつもの回路のかたまり（回路ブロック）がありますが，その中で現在使われていない，動作していない回路ブロックに対して，電源の供給そのものを完全に遮断してしまうことで，無駄な電力消費を防ぎます。従って，正解は「ウ」です。
「ア」は，仕事量に応じて電源電圧やクロック周波数を細かく調整する「DVFS」（動的電圧周波数スケーリング）と呼ばれる別の省電力技術の説明です。「イ」は，動作していない回路ブロックへの電力供給は続けたまま，クロック信号（回路を動かすための拍子のような信号）だけを止める「クロックゲーティング」という技術の説明であり，パワーゲーティングよりも消費電力の削減効果は限定的です。「エ」は，マルチコアプロセッサにおいて，使っていないコアの電力枠を他のコアに割り当てる技術の説明です。
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
解説 ：
「パワーゲーティング」とは，プロセッサ（CPU）の消費電力を抑えるための省電力技術の一つです。プロセッサの内部にはいくつもの回路のかたまり（回路ブロック）がありますが，その中で現在使われていない，動作していない回路ブロックに対して，電源の供給そのものを完全に遮断してしまうことで，無駄な電力消費を防ぎます。従って，正解は「ウ」です。
「ア」は，仕事量に応じて電源電圧やクロック周波数を細かく調整する「DVFS」（動的電圧周波数スケーリング）と呼ばれる別の省電力技術の説明です。「イ」は，動作していない回路ブロックへの電力供給は続けたまま，クロック信号（回路を動かすための拍子のような信号）だけを止める「クロックゲーティング」という技術の説明であり，パワーゲーティングよりも消費電力の削減効果は限定的です。「エ」は，マルチコアプロセッサにおいて，使っていないコアの電力枠を他のコアに割り当てる技術の説明です。
令和6年12月修了 問16

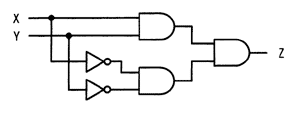

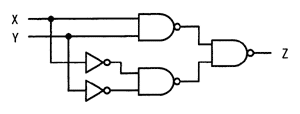

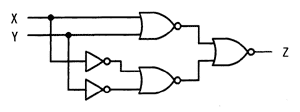

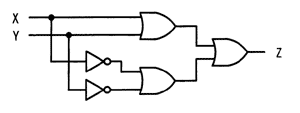

入力XとYの値が同じときにだけ，出力Zに1を出力する回路はどれか。
注：
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
| ア |  |
|---|---|
| イ |  |
| ウ |  |
| エ |  |
答え ： ウ
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
解説 ：
入力XとYの値が同じとき（両方0または両方1のとき）にだけ，出力Zに1を出力する論理回路を選ぶ問題です。このような，入力同士が一致しているかどうかを判定する回路は「一致回路」（XNOR：排他的論理和の否定）と呼ばれます。
「ウ」の回路を見ると，上側の部分でXとYをAND（論理積，両方とも1のときだけ1を出力）にかけ，下側の部分ではXとYをそれぞれNOT（否定）で反転させた上で，その2つをANDにかけています。つまり上側の回路は「XとYが両方とも1である」ことを検出し，下側の回路は「XとYが両方とも0である」ことを検出しています。
この2つの結果をOR（論理和，どちらかが1なら1を出力）でまとめると，XとYが両方とも1のとき，または両方とも0のとき，つまりXとYの値が一致しているときにだけZが1になります。従って，正解は「ウ」です。他の選択肢の回路は「一致する時のみ1」という動作にはなりません。
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
解説 ：
入力XとYの値が同じとき（両方0または両方1のとき）にだけ，出力Zに1を出力する論理回路を選ぶ問題です。このような，入力同士が一致しているかどうかを判定する回路は「一致回路」（XNOR：排他的論理和の否定）と呼ばれます。
「ウ」の回路を見ると，上側の部分でXとYをAND（論理積，両方とも1のときだけ1を出力）にかけ，下側の部分ではXとYをそれぞれNOT（否定）で反転させた上で，その2つをANDにかけています。つまり上側の回路は「XとYが両方とも1である」ことを検出し，下側の回路は「XとYが両方とも0である」ことを検出しています。
この2つの結果をOR（論理和，どちらかが1なら1を出力）でまとめると，XとYが両方とも1のとき，または両方とも0のとき，つまりXとYの値が一致しているときにだけZが1になります。従って，正解は「ウ」です。他の選択肢の回路は「一致する時のみ1」という動作にはなりません。
令和6年7月修了 問16
4ビットの入力データに対し，1の入力数が0個又は偶数個のとき出力が1に，奇数個のとき出力が0になる回路はどれか。
注：
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
| ア |  |
|---|---|
| イ |  |
| ウ |  |
| エ |  |
答え ： エ
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
解説 ：
4ビットの入力データに対して，1の入力数が偶数個のとき出力を1に，奇数個のとき出力を0にする回路が問われています。この動作は，入力全体の排他的論理和，いわゆるXORの結果を反転させたものに相当します。
つまり，2つのXOR回路で4ビットの入力の排他的論理和をまず求め，その結果をさらにNOT回路で反転させることで，1の個数が偶数のときに1，奇数のときに0という出力を得ることができます。
「エ」は，二つのXOR回路とその出力を統合するOR系の回路に加えて，最後にNOT回路が接続された構成になっており，この反転処理が含まれている点が他の選択肢と異なります。これが正解です。
「ア」はNOT回路がなく，「イ」と「ウ」も出力段の構成が異なり，求められる偶数判定と反転の組合せを正しく実現できていません。回路図を見比べる際は，最終段に反転を示す小さな丸印があるかどうかに着目すると判断しやすくなります。
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
解説 ：
4ビットの入力データに対して，1の入力数が偶数個のとき出力を1に，奇数個のとき出力を0にする回路が問われています。この動作は，入力全体の排他的論理和，いわゆるXORの結果を反転させたものに相当します。
つまり，2つのXOR回路で4ビットの入力の排他的論理和をまず求め，その結果をさらにNOT回路で反転させることで，1の個数が偶数のときに1，奇数のときに0という出力を得ることができます。
「エ」は，二つのXOR回路とその出力を統合するOR系の回路に加えて，最後にNOT回路が接続された構成になっており，この反転処理が含まれている点が他の選択肢と異なります。これが正解です。
「ア」はNOT回路がなく，「イ」と「ウ」も出力段の構成が異なり，求められる偶数判定と反転の組合せを正しく実現できていません。回路図を見比べる際は，最終段に反転を示す小さな丸印があるかどうかに着目すると判断しやすくなります。
令和5年6月修了 問16
機械式接点の押しボタンスイッチを1回押したときに，押してから数ミリ秒の間，複数回のON，OFFが発生する現象はどれか。
| ア | サンプリング |
|---|---|
| イ | シェアリング |
| ウ | チャタリング |
| エ | バッファリング |
答え ： ウ
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
解説 ：
「チャタリング」とは，機械式接点を持つスイッチを押した瞬間に，接点が微細に振動することで，短時間のうちにON，OFFが繰り返し発生してしまう現象です。この現象を放置すると，1回のボタン操作が複数回の入力として誤認識されてしまうため，ソフトウェアやハードウェアで対策が取られます。
「ア」の「サンプリング」は，連続的な信号を一定間隔で取り出す処理のことで，チャタリングとは異なる概念です。
「イ」の「シェアリング」は資源の共有を意味する一般的な用語です。
「エ」の「バッファリング」は，データを一時的にためておく処理のことで，これもチャタリングとは無関係です。
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
解説 ：
「チャタリング」とは，機械式接点を持つスイッチを押した瞬間に，接点が微細に振動することで，短時間のうちにON，OFFが繰り返し発生してしまう現象です。この現象を放置すると，1回のボタン操作が複数回の入力として誤認識されてしまうため，ソフトウェアやハードウェアで対策が取られます。
「ア」の「サンプリング」は，連続的な信号を一定間隔で取り出す処理のことで，チャタリングとは異なる概念です。
「イ」の「シェアリング」は資源の共有を意味する一般的な用語です。
「エ」の「バッファリング」は，データを一時的にためておく処理のことで，これもチャタリングとは無関係です。
令和4年12月修了 問20
| ア |
| ||||||||
|---|---|---|---|---|---|---|---|---|---|
| イ |
| ||||||||
| ウ |
| ||||||||
| エ |
|
答え ： イ
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
「リトルエンディアン」とは，複数バイトで表現されるデータをメモリに配置する際に，値の下位バイトから順に，アドレスの小さい方から並べていく方式のことです。
16進数の「ABCD1234」というデータは，上位バイトから順にAB，CD，12，34という4つのバイトに分けることができます。リトルエンディアン方式では，このうち最も下位のバイトである34を最初のアドレス（オフセット0）に配置し，次に12をオフセット1に，CDをオフセット2に，ABをオフセット3に配置します。従って，メモリ上の配置は，オフセット0から順に34，12，CD，ABとなり，選択肢「イ」が正解です。
選択肢「エ」は，上位バイトから順にそのまま配置しており，これはビッグエンディアンと呼ばれる方式についての配置です。「ア」と「ウ」は，バイトの順序や配置の仕方が誤っている選択肢です。
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
同一問題 ： 〔令1修12問21〕
解説 ： 「リトルエンディアン」とは，複数バイトで表現されるデータをメモリに配置する際に，値の下位バイトから順に，アドレスの小さい方から並べていく方式のことです。
16進数の「ABCD1234」というデータは，上位バイトから順にAB，CD，12，34という4つのバイトに分けることができます。リトルエンディアン方式では，このうち最も下位のバイトである34を最初のアドレス（オフセット0）に配置し，次に12をオフセット1に，CDをオフセット2に，ABをオフセット3に配置します。従って，メモリ上の配置は，オフセット0から順に34，12，CD，ABとなり，選択肢「イ」が正解です。
選択肢「エ」は，上位バイトから順にそのまま配置しており，これはビッグエンディアンと呼ばれる方式についての配置です。「ア」と「ウ」は，バイトの順序や配置の仕方が誤っている選択肢です。
令和4年12月修了 問22

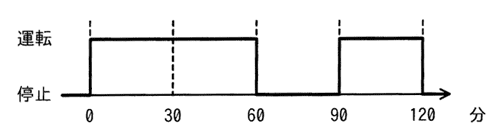

家庭用の100V電源で動作し，運転中に10Aの電流が流れる機器を，図のとおりに0分から120分まで運転した。このとき消費する電力量は何Whか。ここで，電圧及び電流の値は実効値であり，停止時に電流は流れないものとする。また，力率は1とする。
| ア | 1,000 |
|---|---|
| イ | 1,200 |
| ウ | 1,500 |
| エ | 2,000 |
答え ： ウ
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
解説 ：
まず，この機器が消費する電力(瞬間的な仕事率)を求めます。電力は「電圧×電流」で計算できるので，
100V × 10A = 1,000W
これが，機器が運転しているときに消費している電力です。
次に，電力量(Wh)は「電力(W)×運転時間(h)」で求めます。ここで大事なのは，停止している時間は電流が流れないので消費電力量に含めない，という点です。
グラフを見ると，運転していたのは0分～60分の60分間と，90分～120分の30分間で，合計90分間運転していたことが読み取れます。60分～90分の30分間は停止していたので，ここは計算に含めません。
運転時間の合計:60分+30分=90分=1.5時間
これに電力をかけると，
1,000W × 1.5h = 1,500Wh
となり，正解は「ウ」です。
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
解説 ：
まず，この機器が消費する電力(瞬間的な仕事率)を求めます。電力は「電圧×電流」で計算できるので，
100V × 10A = 1,000W
これが，機器が運転しているときに消費している電力です。
次に，電力量(Wh)は「電力(W)×運転時間(h)」で求めます。ここで大事なのは，停止している時間は電流が流れないので消費電力量に含めない，という点です。
グラフを見ると，運転していたのは0分～60分の60分間と，90分～120分の30分間で，合計90分間運転していたことが読み取れます。60分～90分の30分間は停止していたので，ここは計算に含めません。
運転時間の合計:60分+30分=90分=1.5時間
これに電力をかけると，
1,000W × 1.5h = 1,500Wh
となり，正解は「ウ」です。
令和4年7月修了 問22
2入力NAND素子を用いて4入力NAND回路を構成したものはどれか。
注：
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
| ア |  |
|---|---|
| イ |  |
| ウ |  |
| エ |  |
令和4年6月修了 問21
RFIDの活用事例として，適切なものはどれか。
| ア | 紙に印刷されたデジタルコードをリーダで読み取ることによる情報の入力 |
|---|---|
| イ | 携帯電話とヘッドフォンとの間の音声データ通信 |
| ウ | 赤外線を利用した近距離データ通信 |
| エ | 微小な無線チップによる人又は物の識別及び管理 |
令和4年6月修了 問22
図に示す全加算器の入力xに1，yに0，zに1を入力したとき，出力となるc（けた上げ数），s（和）の値の組合せとして，正しいものはどれか。
| c | s | |
| ア | 0 | 0 |
| イ | 0 | 1 |
| ウ | 1 | 0 |
| エ | 1 | 1 |
注：
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
令和4年1月修了 問20

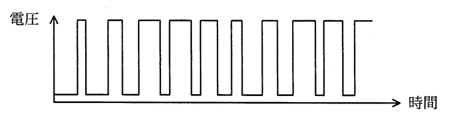

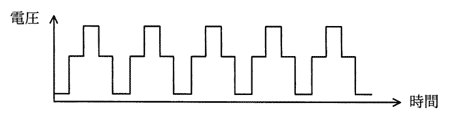

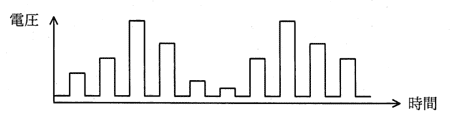

モータの速度制御などにPWM（Pulse Width Modulation）制御が用いられる。PWMの駆動波形を示したものはどれか。ここで，波形は制御回路のポート出力であり，低域通過フィルタを通していないものとする。
| ア |  |
|---|---|
| イ |  |
| ウ |  |
| エ |  |
令和4年1月修了 問21
図の論理回路と等価な回路はどれか。
注：
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
| ア |  |
|---|---|
| イ |  |
| ウ |  |
| エ |  |
令和4年1月修了 問22
変形を感知するセンサを用いると，高架道路などの状態を監視して異常を検出することが可能である。この目的で使用されているセンサはどれか。
| ア | サーミスタ |
|---|---|
| イ | ジャイロ |
| ウ | ひずみゲージ |
| エ | ホール素子 |
令和3年12月修了 問20
8ビットD/A変換器を使って負でない電圧を発生させる。使用するD/A変換器は，最下位の1ビットの変化で出力が10ミリV変化する。データに0を与えたときの出力は0ミリVである。データに16進数で82を与えたときの出力は何ミリVか。
| ア | 820 |
|---|---|
| イ | 1,024 |
| ウ | 1,300 |
| エ | 1,312 |
令和3年12月修了 問22
真理値表に示す3入力多数決回路はどれか。
| 入力 | 出力 | ||
| A | B | C | Y |
| 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 0 |
| 0 | 1 | 0 | 0 |
| 0 | 1 | 1 | 1 |
| 1 | 0 | 0 | 0 |
| 1 | 0 | 1 | 1 |
| 1 | 1 | 0 | 1 |
| 1 | 1 | 1 | 1 |
注：
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
| ア |  |
|---|---|
| イ |  |
| ウ |  |
| エ |  |
令和3年7月修了 問22
図のNANDゲートの組合せ回路で，入力A，B，C，Dに対する出力Xの論理式はどれか。ここで，論理式中の “・” は論理積，“＋” は論理和を表す。
注：
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
| ア | (A＋B)・(C＋D) |
|---|---|
| イ | A＋B＋C＋D |
| ウ | A・B＋C・D |
| エ | A・B・C・D |
令和3年6月修了 問20

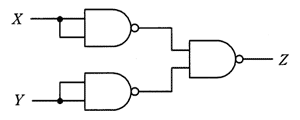

NAND素子を用いた次の組合せ回路の出力Zを表す式はどれか。ここで，論理式中の “・” は論理積，“＋” は論理和，“X” はXの否定を表す。
注：
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
| ア | X・Y |
|---|---|
| イ | X＋Y |
| ウ | X・Y |
| エ | X＋Y |
令和3年6月修了 問21
アクチュエータの機能として，適切なものはどれか。
| ア | アナログ電気信号を，コンピュータが処理可能なディジタル信号に変える。 |
|---|---|
| イ | キーボード，タッチパネルなどに使用され，コンピュータに情報を入力する。 |
| ウ | コンピュータが出力した電気信号を力学的な運動に変える。 |
| エ | 物理量を検出して，電気信号に変える。 |
令和3年1月修了 問20
分解能が8ビットのD/A変換器に，ディジタル値0を入力したときの出力電圧が0Vとなり，ディジタル値128を入力したときの出力電圧が2.5Vとなる場合，最下位の1ビットの変化による当該D/A変換器の出力電圧の変化は何Vか。
| ア | 2.5/128 |
|---|---|
| イ | 2.5/255 |
| ウ | 2.5/256 |
| エ | 2.5/512 |
令和3年1月修了 問22

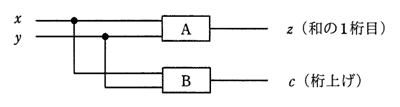

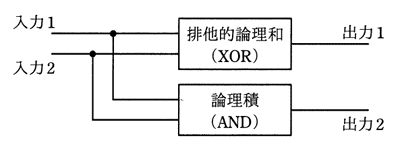

図に示す，1桁の2進数xとyを加算して，z（和の1桁目）及び c（桁上げ）を出力する半加算器において，AとBの素子の組合せとして，適切なものはどれか。
| A | B | |
| ア | 排他的論理和 | 論理積 |
| イ | 否定論理積 | 否定論理和 |
| ウ | 否定論理和 | 排他的論理和 |
| エ | 論理積 | 論理和 |
注：
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
令和2年12月修了 問21
アクチュエータの説明として，適切なものはどれか。
| ア | 与えられた目標量と，センサから得られた制御量を比較し，制御量を目標量に一致させるように操作量を出力する。 |
|---|---|
| イ | 位置，角度，速度，加速度，力，温度などを検出し，電気的な情報に変換する。 |
| ウ | エネルギー発生源からのパワーを，制御信号に基づき，回転，並進などの動きに変換する。 |
| エ | マイクロフォン，センサなどが出力する微小な電気信号を増幅する。 |
令和2年12月修了 問22
図の回路が実現する論理式はどれか。ここで，論理式中の “・” は論理積，“＋” は論理和を表す。
注：
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
| ア | F ＝ A |
|---|---|
| イ | F ＝ B |
| ウ | F ＝ A・B |
| エ | F ＝ A＋B |
答え ： イ
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
令和2年7月修了 問22
論理式 X＝A・B＋A・B＋A・B と同じ結果が得られる論理回路はどれか。ここで，論理式中の・は論理積，＋は論理和，AはAの否定を表す。
注：
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
| ア |  |
|---|---|
| イ |  |
| ウ |  |
| エ |  |
令和1年秋期 問21

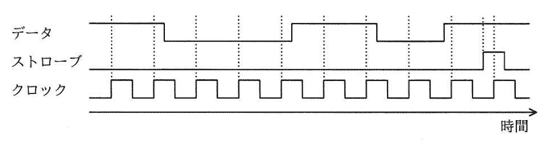

クロックの立上りエッジで，8ビットのシリアル入力パラレル出力シフトレジスタの内容を上位方向へシフトすると同時に正論理のデータをレジスタの最下位ビットに取り込む。また，ストローブの立上りエッジで値を確定する。各信号の波形を観測した結果が図のとおりであるとき確定後のシフトレジスタの値はどれか。ここで，数値は16進数で表記している。
| ア | 63 |
|---|---|
| イ | 8D |
| ウ | B1 |
| エ | C6 |
答え ： イ
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
令和1年秋期 問22
次の回路の入力と出力の関係として，正しいものはどれか。
注：
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
| ア |
| ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| イ |
| ||||||||||||||||||
| ウ |
| ||||||||||||||||||
| エ |
| ||||||||||||||||||
答え ： イ
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
平成31年春期 問22
二つの入力と一つの出力をもつ論理回路で，二つの入力A，Bがともに1のときだけ，出力Xが0になる回路はどれか。
注：
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
| ア | AND回路 |
|---|---|
| イ | NAND回路 |
| ウ | OR回路 |
| エ | XOR回路 |
平成31年春期 問23
| ア | 交流から直流への変換，直流から交流への変換で生じる電力損失を低減できる。 |
|---|---|
| イ | 受電設備からCPUなどのLSIまで，同じ電圧のまま給電できる。 |
| ウ | 停電の危険がないので，電源バックアップ用のバッテリを不要にできる。 |
| エ | トランスを用いて容易に昇圧，降圧ができる。 |
答え ： ア
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
平成31年1月修了 問22
図に示すディジタル回路と等価な論理式はどれか。ここで，論理式中の “・” は論理積を，“＋” は論理和を，XはXの否定を表す。
注：
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
| ア | X＝A・B＋A・B |
|---|---|
| イ | X＝A・B＋A・B |
| ウ | X＝A・B＋A・B |
| エ | X=(A＋B)・(A＋B) |
平成31年1月修了 問23
次の条件を満足する論理回路はどれか。
〔条件〕
階段の上下にあるスイッチA又はBで，一つの照明を点灯・消灯する。すなわち，一方のスイッチの状態にかかわらず，他方のスイッチで照明を点灯・消灯できる。
〔条件〕
階段の上下にあるスイッチA又はBで，一つの照明を点灯・消灯する。すなわち，一方のスイッチの状態にかかわらず，他方のスイッチで照明を点灯・消灯できる。
注：
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
| ア | AND |
|---|---|
| イ | NAND |
| ウ | NOR |
| エ | XOR |
平成30年12月修了 問23
入力G=0のときはX=A，Y=Bを出力し，G=1のときはX=A，Y=Bを出力する回路はどれか。
注：
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
| ア |  |
|---|---|
| イ |  |
| ウ |  |
| エ |  |
答え ： ウ
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
平成30年秋期 問23
二次電池（充電式電池）はどれか。
| ア | アルカリマンガン乾電池 |
|---|---|
| イ | 酸化銀電池 |
| ウ | 燃料電池 |
| エ | リチウムイオン電池 |
答え ： エ
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
平成30年1月修了 問22
図の論理回路において，S=1，R=1，X=0，Y=1のとき，Sを一旦0にした後，再び1に戻した。この操作を行った後のX，Yの値はどれか。
注：
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
| ア | X=0，Y=0 |
|---|---|
| イ | X=0，Y=1 |
| ウ | X=1，Y=0 |
| エ | X=1，Y=1 |
平成29年12月修了 問21
| ア | 異なる電圧値の電源を複数もち，動作周波数が低い回路ブロックには低い電源電圧を供給することによって，消費電力を減らす。 |
|---|---|
| イ | 動作する必要がない回路ブロックに供給しているクロックを停止することによって，消費電力を減らす。 |
| ウ | 動作する必要がない回路ブロックへの電源供給を遮断することによって，消費電力を減らす。 |
| エ | 半導体製造プロセスの微細化から生じるリーク電流の増大を，使用材料などの革新によって抑える。 |
答え ： ウ
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
平成29年12月修了 問23
RTC（Real-Time Clock）の説明として，適切なものはどれか。
| ア | 設定した時間内にタイマがリスタートされないと，システムをリセットする。 |
|---|---|
| イ | 日付及び時刻を示すカレンダ情報をもっており，システムの時刻管理に使用される。 |
| ウ | 入力信号と，出力信号の周波数とを一致させる。 |
| エ | 要求された処理を，規定された時間内で完了する。 |
答え ： イ
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
平成29年7月修了 問21
SoCの説明として，適切なものはどれか。
| ア | システムLSIに内蔵されたソフトウェア |
|---|---|
| イ | 複数のMCUを搭載したボード |
| ウ | 複数のチップで構成していたコンピュータシステムを，一つのチップで実現したLSI |
| エ | 複数のチップを単一のパッケージに封入してシステム化したデバイス |
答え ： ウ
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
平成29年6月修了 問21
7セグメントLED点灯回路で，出力ポートに16進数でB0を出力したときの表示状態はどれか。ここで，P7を最上位ビット（MSB），P0を最下位ビット（LSB）とし，ポートの出力が0のとき，LEDは点灯する。
| ア |  |
|---|---|
| イ |  |
| ウ |  |
| エ |  |
平成29年1月修了 問21
図は全加算器を表す論理回路である。図中のxに1，yに0，zに1を入力したとき，出力となるc（桁上げ数），s（和）の値の組合せとして，正しいものはどれか。
| c | s | |
| ア | 0 | 0 |
| イ | 0 | 1 |
| ウ | 1 | 0 |
| エ | 1 | 1 |
注：
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
平成28年6月修了 問23
図に示す構造の論理回路は，どの回路か。
注：
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
| ア | 減算 |
|---|---|
| イ | 乗算 |
| ウ | 全加算 |
| エ | 半加算 |
平成27年6月修了 問23
図の論理回路において，A=1，B=0，C=1のとき，P，Q，Rの値の適切な組合せはどれか。
| P | Q | R | |
| ア | 0 | 1 | 0 |
| イ | 0 | 1 | 1 |
| ウ | 1 | 0 | 1 |
| エ | 1 | 1 | 0 |
注：
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
平成27年1月修了 問22
SoC（System on a Chip）の説明として，適切なものはどれか。
| ア | CPU，チップセット，ビデオチップ，メモリなどコンピュータを構成するための電子回路基板 |
|---|---|
| イ | CPU，メモリ，周辺装置などの間で発生するデータの受渡しを管理する一連の回路群を搭載した半導体チップ |
| ウ | 必要とされる全ての機能（システム）を同一プロセスで集積した半導体チップ |
| エ | プロセスが異なる機能は，個別に最適化されたプロセスで製造し，パッケージ上でそれぞれのチップを適切に配線した半導体チップ |
平成25年秋期 問24
| ア | 100 |
|---|---|
| イ | 400 |
| ウ | 625 |
| エ | 900 |
答え ： ウ
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
平成24年春期 問25
7セグメントLED点灯回路で，出力ポートに16進数で6Dを出力したときの表示状態はどれか。ここで，P7を最上位ビット（MSB），P0を最下位ビット（LSB）とし，ポートの出力が0のとき，LEDは点灯する。
| ア |  |
|---|---|
| イ |  |
| ウ |  |
| エ |  |
平成23年7月修了 問27
SoC（System on a Chip）の説明はどれか。
| ア | システムLSIと同義語で使われており，CPUは別チップになっている。 |
|---|---|
| イ | システムLSIに内蔵したソフトウェアのことである。 |
| ウ | 従来はボード等で実現していたシステムを，一つのチップ上で実現したLSIのことである。 |
| エ | 複数のLSIを単一のパッケージに封入してシステム化したLSIのことである。 |
平成23年春期 問22
| ア | アプリケーションがハングアップしても，データが失われない。 |
|---|---|
| イ | 期待される応答時間内にタスクや割込みを処理するための仕組みが提供される。 |
| ウ | グラフィカルなユーザインタフェースを容易に利用できる。 |
| エ | システムのセキュリティが保証される。 |
答え ： イ
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
平成23年1月修了 問27
産業機器の機械制御装置として使われるPLC（Programmable Logic Controller）の記述として，適切なものはどれか。
| ア | 自動制御であり，偏差の比例，積分及び微分の3要素で制御する。 |
|---|---|
| イ | 主としてラダー図を使ったシーケンスプログラムによって制御する。 |
| ウ | 電圧及び電流のアナログ信号をディジタル信号に変換する。 |
| エ | リレーシーケンス回路のハードウェアによって制御する。 |
答え ： イ
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
平成22年7月修了 問28
図に示す論理回路と等価な真理値表はどれか。
注：
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
| ア |
| ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| イ |
| ||||||||||
| ウ |
| ||||||||||
| エ |
|
答え ： ウ
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
平成22年1月修了 問25
図の回路において出力が x=0，y=1 である状態から，x=1，y=0 に変える入力a及びbの組合せはどれか。
注：
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
| ア | a=0，b=0 |
|---|---|
| イ | a=0，b=1 |
| ウ | a=1，b=0 |
| エ | a=1，b=1 |
答え ： イ
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
平成22年1月修了 問26
次の回路構成を表す論理式として，正しいものはどれか。ここで，“・” は論理積（AND），“＋” は論理和（OR），AはAの否定（NOT）を表す
注：
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
はNOT(否定)を，
はAND(論理積)を，
はOR(論理和)を，
はXOR(排他的論理和)を，
はNAND(否定論理積)を，
はNOR(否定論理和)を表す。
| ア | X＝(A・B)・(A＋B) |
|---|---|
| イ | X＝(A・B)＋(A・B) |
| ウ | X＝(A＋B)・(A＋B) |
| エ | X＝(A＋B)・(A＋B) |
答え ： イ
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
平成21年春期 問10
シングルチップマイコンの特徴として，最も適切なものはどれか。
| ア | PCのメインCPUに適している。 |
|---|---|
| イ | ROMは内蔵されているが，RAMは内蔵されていない。 |
| ウ | 高速処理システム又は大規模なシステムに適している。 |
| エ | 入出力機能が内蔵されている。 |
答え ： エ
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
分野 ： テクノロジ系 › コンピュータシステム › ハードウェア › ハードウェア
共有ボタンをタップ
