基本情報技術者試験過去問 - 分野別(科目A) - システム要件定義・ソフトウェア要件定義

答え ： ウ
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義
解説 ：
シーケンス図は，UML（統一モデリング言語）で用いられる図の一つで，複数のオブジェクトが互いにどのようなメッセージ（やり取り）を，どのような時系列の順序で行うかを表現するために使われます。図の中では，各オブジェクトが縦の線（ライフライン）で表され，時間の経過は上から下へと進んでいく形で描かれます。オブジェクト同士がどのタイミングでどんな処理を依頼し合っているかを視覚的に把握できるため，システムの内部での処理の流れを設計・検討する際によく利用されます。

なお，選択肢「ア」のアクティビティ図は処理の流れそのものを表す図，「イ」のコンポーネント図はソフトウェアの構成要素同士の関係を表す図，「エ」の状態遷移図はオブジェクトの状態変化を表す図であり，それぞれ表現する内容が異なります。

答え ： ウ
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義
解説 ：
「プロダクトバックログ」は，「スクラム」というアジャイル開発の手法において，開発するプロダクトに必要とされる機能や改善要件を優先順位付けして一覧化したものです。重要なのは，プロダクトバックログは開発の初期段階で全てを完璧に洗い出して完成させるものではなく，開発を進めながら継続的に見直され，内容が更新され続けていくという性質を持っている点です。

選択肢「ア」はこの性質に反するため誤りです。選択肢「イ」については，複数のチームで一つのプロダクトを開発する場合でも，プロダクトバックログは基本的に一つに統合して管理することが推奨されるため誤りです。また，プロダクトバックログにはプロダクトゴールを含めることが推奨されているため，選択肢「エ」も誤りとなります。

答え ： ア
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義
解説 ：

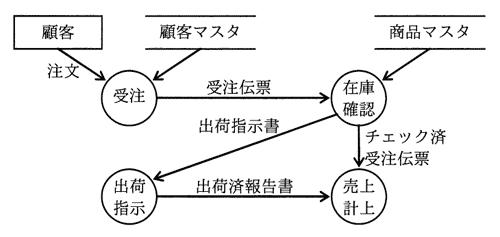

「DFD」（データフローダイアグラム）は，データがシステム内をどのように流れるかを図示する表記法です。矢印でデータの流れ，四角や円でプロセス（処理）やデータストアを表現します。要件定義の段階で業務の流れを整理するのに使われます。

「イ」はシステムやオブジェクトが取り得る状態と，状態間の遷移条件を表す図であり，データの流れではなく状態の変化に注目する点でDFDとは異なります。「ウ」は処理の手順（アルゴリズム）を順序立てて示す図であり，データの流れそのものよりも処理の順序に重点があります。「エ」は並行して動作するシステムの状態遷移を表現するための数学的なモデルであり，より専門的で抽象度の高い表記法です。

答え ： ア
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義
解説 ：
企画，要件定義，システム開発などから成る一連のプロセスにおいて，要件定義プロセスで実施すべきことを選ぶ問題です。要件定義プロセスでは，システムに関わる利害関係者（ステークホルダ）を洗い出し，それぞれの利害関係者が持つニーズや要望，さらに満たすべき制約条件を明らかにする作業が行われます。選択肢「ア」が正解です。

「イ」は，事業目標の達成に向けたシステム化の方針や実施計画を立てる企画プロセスの説明です。「ウ」は，システムの機能や能力を定め，実現方式を確立するシステム開発プロセス（システム方式設計）の説明です。「エ」は，ソフトウェア要件を満たす製品を作るための方式設計と適格性確認を行うソフトウェア実装プロセスに近い説明であり，いずれも要件定義プロセスの内容とは異なります。

答え ： ア
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義
解説 ：
UML（統一モデリング言語）のアクティビティ図の特徴を問うものです。「アクティビティ図」とは，システムやビジネスプロセスにおける処理の流れを表現する図で，条件分岐や並行処理（複数の処理が同時に進行する様子）を含む，多くの並行処理を伴うシステムにおけるオブジェクトの振る舞いを記述することができます。この説明に合致するのは選択肢「ア」です。

誤りの選択肢のうち，「オブジェクト群がどのようにコラボレーションを行うか記述できる」という説明は「コラボレーション図」（コミュニケーション図）の特徴です。「クラスの仕様とクラス間の静的な関係が記述できる」という説明は「クラス図」の特徴です。

「システムのコンポーネント間の物理的な関係が記述できる」という説明は配置図やコンポーネント図の特徴です。UMLには複数の種類の図があり，それぞれが表現する対象（振る舞い，静的な構造，物理配置など）が異なるため，図の種類ごとの用途を区別して覚えておくことが大切です。

答え ： ア
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義
解説 ：
「外部設計」は，利用者から見たシステムの外部仕様，すなわち画面や帳票のレイアウト，操作手順などを設計する工程です。この工程では，利用者の業務に直接関わる部分を設計するため，外部設計を完了させる際には，実際に利用者が目にする画面レイアウトなどについて顧客の承認を受けることが一般的です。正解は「ア」です。

「イ」のシステム開発計画は，外部設計よりも前段階である企画・計画のフェーズで承認を受ける内容です。「ウ」の物理データベース仕様は，内部設計（詳細設計）の段階で決定される技術的な内容であり，顧客が直接承認する対象とは限りません。「エ」のプログラムの流れ図は，さらに後工程であるプログラム設計や実装の段階で作成される，開発者向けの技術資料です。工程ごとの成果物とその承認者を意識して整理しておくとよいでしょう。

答え ： ウ
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義
解説 ：
「UML」（Unified Modeling Language）とは，システムの設計内容を図で分かりやすく表現するための統一された表記法です。その中の1つである「ユースケース図」は，システムが誰（アクタと呼ばれる利用者や外部システム）に対して，どのような機能を提供するのかという，システムと利用者との相互作用（やり取り）を表現するための図です。従って，正解は「ウ」です。

「ア」は，外部からのきっかけに応じて状態がどう移り変わるかを表す「状態遷移図」の説明です。「イ」は，クラスとその間の関連からシステムの静的な構造を表す「クラス図」の説明です。「エ」は，データの流れに着目してシステムの機能を表現する「データフローダイアグラム」（DFD）の説明です。

答え ： イ
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義
解説 ：
「クラス」と「インスタンス」の関係を正しく理解しているかを問う問題です。クラスとは物事の分類や種類（カテゴリ）を表す概念であり，インスタンスとは，そのクラスに属する具体的な個別の存在（実例）のことです。

「私の父：公務員」という組み合わせは，「私の父」という具体的な1人の人物（インスタンス）が，「公務員」という職業の分類（クラス）に属している，という関係を表しています。同じように「日本：国」という組み合わせを見ると，「日本」という具体的な1つの国（インスタンス）が，「国」という分類（クラス）に属しているという関係になっており，構造がまったく同じです。従って，正解は「イ」です。

「ア」の「俸給生活者：公務員」はどちらもクラス（分類）同士の関係であり，片方の分類がもう片方の分類に含まれる（部分集合になる）関係で，インスタンスとクラスの関係ではありません。「ウ」の「私の父：私の母」と「エ」の「私の部屋：私の家」は，いずれも具体的な物事同士の関係（家族の関係や，部屋が家の一部であるという関係）であり，クラスとインスタンスの関係にはなっていません。

答え ： イ
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義
解説 ：
「状態遷移図」は，要求分析や設計の段階でよく使われる図の一つで，システムやオブジェクトがいくつかの「状態」を持ち，時間の経過や外部から与えられる制御信号（きっかけとなる出来事）によって，ある状態から別の状態へと変化していく様子と，その変化に伴って実行される動作を表現するための図です。正解は「イ」です。

「ア」は，プログラムの全体構造を階層構造（上位から下位への呼び出し関係）で表す「構造化チャート」などの図の説明です。

「ウ」は，システムの機能を大きな概要から徐々に詳細な内容へと段階的に掘り下げて記述していく手法についての説明であり，特定の一つの図の名称というよりは設計の進め方に関する考え方です。

「エ」は，データの流れに着目し，データフロー，処理，データストア，外部という4種類の記号でシステムを表現する「DFD」（データフローダイアグラム）の説明です。

答え ： イ
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義
解説 ：
「非機能要件」とは，業務機能そのもの以外の要件，例えば，性能，信頼性，セキュリティ，開発時に用いる技術基盤などに関する要件のことです。システム開発で用いるプログラム言語に合わせた開発基準や標準の技術要件を作成することは，非機能要件の定義における作業に該当します。正解は「イ」です。

「ア」は業務フロー分析（機能要件に関する作業），「ウ」はシステム化の範囲定義（要件定義全体の一部だが機能要件寄り），「エ」は他システムとのインタフェース定義（これも機能要件に近い作業）であり，いずれも非機能要件そのものの定義作業とは異なります。

答え ： エ
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義
解説 ：
「DFD」（データフローダイアグラム）は，システムの中でデータがどのように流れ，どこで処理されるかを図で表現する手法で，構造化分析法の代表的な道具のひとつです。

DFDでは主に四つの要素，すなわちデータの発生源や到達先を表す「外部実体」（四角形），データに対する処理を表す「プロセス」（丸），データが流れる経路を表す「データフロー」（矢印），データを一時的にためておく場所を表す「データストア」（二本線に挟まれた形など）を使って図を描きます。

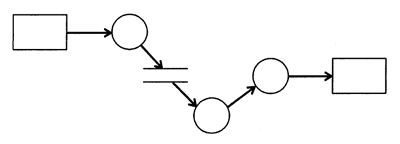

図を見ると，四角形から丸に矢印が伸び，二本線の記号を経て別の丸につながり，最後に四角形に矢印が伸びるという構成になっています。この図の中で「○」の記号は，データに対して何らかの処理を行う工程，つまり「プロセス」を表しています。従って，正解は「エ」です。

「ア」のアクティビティは，業務の流れを表すアクティビティ図などで使われる用語であり，DFDの構成要素としては一般的ではありません。

「イ」のデータストアは二本線で挟まれた記号で表されるのが一般的で，丸ではありません。「ウ」のデータフローは矢印で表されるものであり，丸で表される記号ではありません。

答え ： イ
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義
解説 ：
社内の業務システムを開発する際の要件定義においては，そのシステムを実際に利用する部門や，開発後にシステムの運用・保守を担当する部門など，システムに直接関わりを持つ関係者との間で合意形成を行うことが重要です。

選択肢「イ」にある，システムの運用・保守を担当している社内部門の責任者は，完成後のシステムを実際に管理・運用していく立場にあるため，要件定義の段階からその内容に合意しておく必要がある重要な関係者です。

「ア」の，開発要員を派遣している派遣元の責任者は，あくまで人材の提供元であり，システムの要件そのものについて合意形成を行うべき直接の当事者とは言えません。

「ウ」の，RFP発行先の全てのベンダの責任者は，システム開発を委託する候補として提案を募る相手ではありますが，要件定義の内容そのものについて社内で合意形成すべき相手とは異なります。

「エ」の，進捗管理ツールの提供元の責任者は，あくまでツールの提供者であり，業務システムの要件定義の合意形成に関わる立場ではありません。

答え ： ア
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義

答え ： ア
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義

答え ： ウ
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義

答え ： イ
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義

答え ： ア
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義

答え ： エ
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義

答え ： イ
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義

答え ： ア
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義

答え ： イ
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義

答え ： イ
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義

答え ： ウ
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義

答え ： イ
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義

答え ： ア
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義

答え ： イ
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義

答え ： ウ
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義

答え ： イ
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義

答え ： エ
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義

答え ： エ
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義

答え ： エ
分野 ： テクノロジ系 › 開発技術 › システム開発技術 › システム要件定義・ソフトウェア要件定義
