基本情報技術者(科目A)過去問集 - データベース設計

E-R図に関する記述のうち，適切なものはどれか。

データ項目の命名規約を設ける場合，次の命名規約だけでは回避できない事象はどれか。

〔命名規約〕
（1）データ項目名の末尾には必ず “名”，“コード”，“数”，“金額”，“年月日” などの区分語を付与し，区分語ごとに定めたデータ型にする。
（2）データ項目名と意味を登録した辞書を作成し，異音同義語や同音異義語が発生しないようにする。

関係データベースの主キーの性質として，適切なものはどれか。

“発注伝票” 表を第3正規形に書き換えたものはどれか。ここで，下線部は主キーを表す。

発注伝票 (注文番号，商品番号，商品名，注文数量)

“従業員” 表を第3正規形にしたものはどれか。ここで，下線部は主キーを表す。

従業員 (従業員番号，従業員氏名，{技能コード，技能名，技能経験年数})
( { } は繰返しを表す)

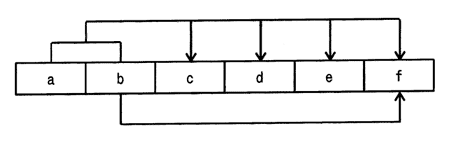

項目 a～f から成るレコードがある。このレコードの主キーは，項目aとbを組み合わせたものである。また，項目fは項目bによって特定できる。このレコードを第3正規形にしたものはどれか。

関係データベースにおいて，外部キーを定義する目的として，適切なものはどれか。

関係データベースの主キー制約の条件として，キー値が重複していないことの他に，主キーを構成する列に必要な条件はどれか。

次の関数従属を満足するとき，成立する推移的関数従属はどれか。ここで，“A→B” はBがAに関数従属していることを表し，“A→｛ B，C ｝” は，“A→B” かつ “A→C” が成立することを表す。

〔関数従属〕
　｛注文コード，商品コード｝→｛顧客注文数量，注文金額｝
　注文コード →｛注文日，顧客コード，注文担当者コード｝
　商品コード →｛商品名，仕入先コード，商品販売価格｝
　仕入先コード →｛仕入先名，仕入先住所，仕入担当者コード｝
　顧客コード →｛顧客名，顧客住所｝

事務室が複数の建物に分散している会社で，PCの設置場所を管理するデータベースを作ることになった。“資産”，“部屋”，“建物” の三つの表を作成し，各表の関連付けを行った。新規にデータを入力する場合は，参照される表のデータが先に存在している必要がある。各表へのデータの入力順序として，適切なものはどれか。ここで，各表の下線部の項目は，主キー又は外部キーである。

資産

PC番号

建物番号

部屋番号

機種名

部屋

建物番号

部屋番号

部屋名

建物

建物番号

建物名

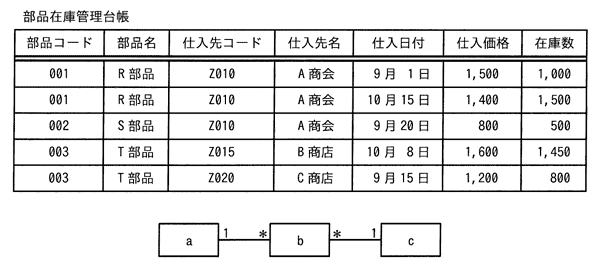

部品在庫管理台帳における，部品，仕入先，在庫の三つのエンティティの関係をデータモデルとして記述した。エンティティ a～c の組合せとして，適切なものはどれか。ここで，1*は1対多の関連を表す。

	a	b	c
ア	在庫	仕入先	部品
イ	在庫	部品	仕入先
ウ	仕入先	部品	在庫
エ	部品	在庫	仕入先

E-R図の説明はどれか。

関係 “注文記録” の属性間に ①～⑥ の関数従属性があり，それに基づいて第3正規形まで正規化を行って，“商品”，“顧客”，“注文”，“注文明細” の各関係に分解した。関係 “注文明細” として，適切なものはどれか。ここで，{X，Y}は，属性XとYの組みを表し，X→Yは，XがYを関数的に決定することを表す。また，実線の下線は主キーを表す。

注文記録（注文番号，注文日，顧客番号，顧客名，商品番号，商品名，数量，販売単価）

〔関数従属性〕
① 注文番号→注文日
② 注文番号→顧客番号
③ 顧客番号→顧客名
④ {注文番号，商品番号}→数量
⑤ {注文番号，商品番号}→販売単価
⑥ 商品番号→商品名

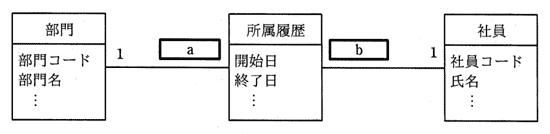

UMLを用いて表した図のデータモデルのa，bに入れる多重度はどれか。

〔条件〕
（1）部門には1人以上の社員が所属する。
（2）社員はいずれか一つの部門に所属する。
（3）社員が部門に所属した履歴を所属履歴として記録する。

	a	b
ア	0..*	0..*
イ	0..*	1..*
ウ	1..*	0..*
エ	1..*	1..*

RDBMSにおけるスキーマの説明として，適切なものはどれか。

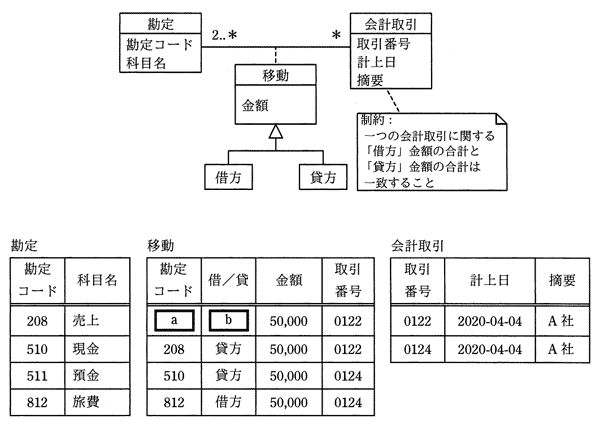

図のデータモデルを三つの表で実装する。このとき，“A社への売上50,000円を，2020年4月4日に現金勘定に計上した” ことを記録する “移動” 表のa，bの適切な組合せはどれか。ここで，モデルの表記にはUMLを用いる。

	a	b
ア	208	貸方
イ	208	借方
ウ	510	貸方
エ	510	借方

次の表はどこまで正規化されたものか。

従業員番号	氏名	入社年	職位	職位手当
12345	情報 太郎	1991	部長	90,000
12346	処理 次郎	2005	課長	50,000
12347	技術 三郎	2007	課長	50,000

UMLを用いて表した図の概念データモデルの解釈として，適切なものはどれか。

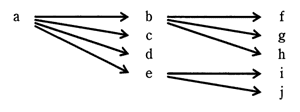

属性aの値が決まれば属性bの値が一意に定まることを，a → b で表す。例えば，社員番号が決まれば社員名が一意に定まるということの表現は，社員番号 → 社員名である。この表記法に基づいて，図の関係が成立している属性 a～j を，関係データベース上の三つのテーブルで定義する組合せとして，適切なものはどれか。

DBMSが，3層スキーマアーキテクチャを採用する目的として，適切なものはどれか。

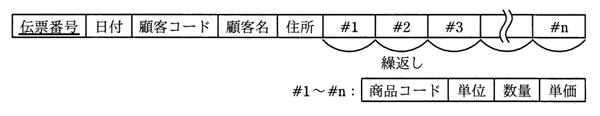

次のような繰返し構造をもったデータを，第3正規形に正規化したものはどれか。ここで，下線部分は主キーを表す。また，単位と単価は商品コードごとに決まるものとする。

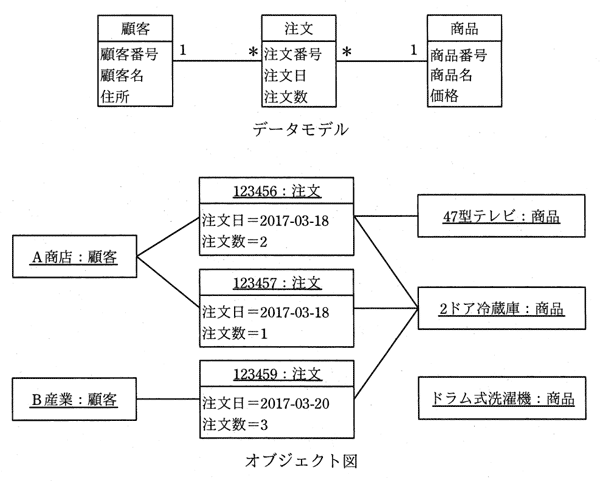

データモデルを解釈してオブジェクト図を作成した。解釈の誤りを適切に指摘した記述はどれか。ここで，モデルの表記にはUMLを用い，オブジェクト図の一部の属性の表示は省略した。

E-R図の説明のうち，適切なものはどれか。

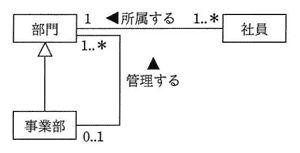

UMLを用いて表した図のデータモデルの解釈として，適切なものはどれか。

SQL文において FOREIGN KEY と REFERENCES を用いて指定する制約はどれか。

UMLを用いて表した図のデータモデルの解釈のうち，適切なものはどれか。

データの正規化を行うことの意義として，適切なものはどれか。

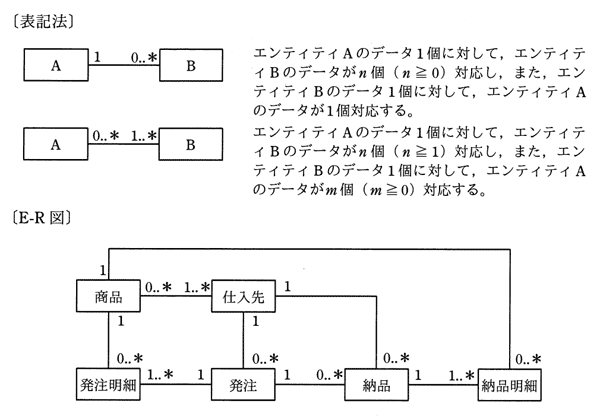

データモデルが次の表記法に従うとき，E-R図の解釈に関する記述のうち，適切なものはどれか。

6行だけから成る “配送” 表において成立している関数従属はどれか。ここで，X→Yは，XはYを関数的に決定することを表す。

配送

配送日	部署ID	部署名	配送先	部品ID	数量
2016-08-21	300	第二生産部	秋田事業所	1342	300
2016-08-21	300	第二生産部	秋田事業所	1342	300
2016-08-25	400	第一生産部	名古屋工場	2346	300
2016-08-25	400	第一生産部	名古屋工場	2346	1,000
2016-08-30	500	研究開発部	名古屋工場	2346	30
2016-08-30	500	研究開発部	川崎事業所	1342	30

次の “受注台帳” 表を “注文” と “顧客” 表に分解し，第3正規形にしたとき，両方に必要な属性はどれか。ここで，送付先と支払方法は注文ごとに決めるものとする。また，表の下線は主キーを表す。

受注台帳（注文番号，注文年月日，顧客ID，顧客名，顧客住所，品目，数量，送付先，支払方法，受注金額）

UMLを用いて表した図のデータモデルの多重度の説明のうち，適切なものはどれか。

関係を第3正規形まで正規化して設計する目的はどれか。

関係データベースにおいて，外部キー定義を行う目的として，適切なものはどれか。

E-Rモデルにおけるエンティティの特徴はどれか。

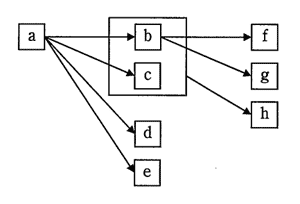

属性xの値によって属性yの値が一意に定まることを， x → y で表す。図に示される関係を，第3正規形の表として正しく定義しているものはどれか。ここで， x の中に複数の属性が入っているものは，それら複数の属性全ての値によって，属性yの値が一意に定まることを示す。

データベースの概念設計に用いられ，対象世界を，実体と実体間の関連という二つの概念で表現するデータモデルはどれか。

DBMSが管理するデータ，利用者，プログラムに関する情報，及びそれらの間の関係を保持するデータの集合体はどれか。

ある関係データモデルを作成するときに，タプル内の反復するデータ項目を取り除いた場合，そのデータモデルが少なくとも満たす正規形はどれか。

三つの表からなるデータベースのスキーマがある。次の項目中で外部キーはどれか。ここで，スキーマの中の下線は主キーを表す。

学生（学生番号，学生名，住所，生年月日）
成績（学生番号，科目番号，点数）
科目（科目番号，科目名，講師番号）

企業のデータベースを構築するためのデータ分析に関する記述のうち，適切なものはどれか。
