読み方：ゼットチャート

Zチャート【Zグラフ】

Zチャートとは？

月次データの推移を「月別値」「累計値」「移動合計値」の3本の折れ線で同時に表した複合グラフ。3本の線がアルファベットの「Z」に似た形に重なることからこの名で呼ばれる。販売管理や生産管理、経営分析などの場で広く用いられる。

一般的なZチャートでは、横軸に月、縦軸に金額や数量をとる。1本目は各月の実績値をそのまま結んだ月別曲線、2本目は年初からの累計を示す累計曲線、3本目は直近12か月分の合計を毎月更新しながら示す移動合計曲線で構成される。

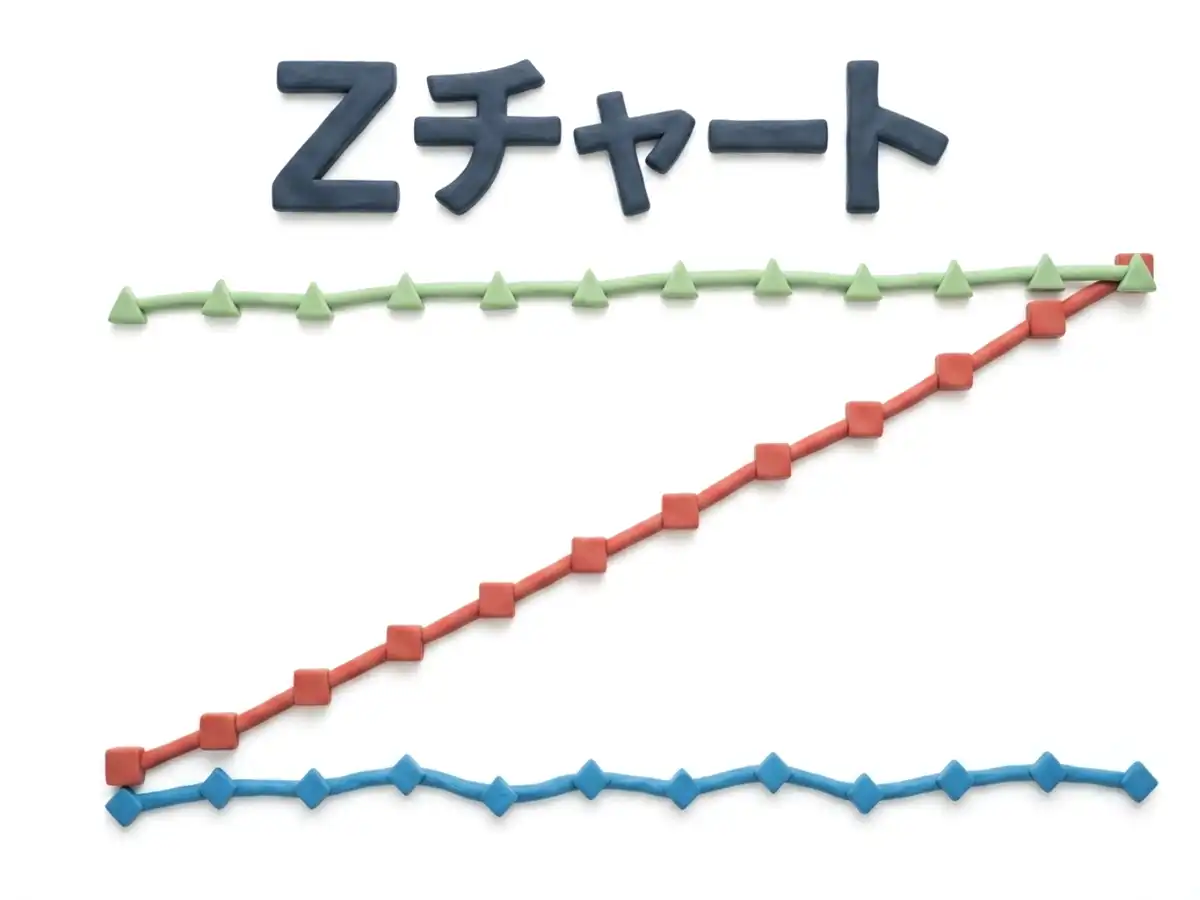

月別曲線は下側の横線、累計曲線は左下から右上への斜め線、移動合計曲線は上側の横線をそれぞれ形成し、これらが「Z」の字を描く。値のグラフと累計のグラフは左下で、累計のグラフと移動合計のグラフは右上で接する。

3本の線を重ねることで、単月の動き、期中の進捗、中長期の傾向という異なる時間スケールの情報を一つの図から読み取ることができる。月別曲線からは季節変動や不振月を確認でき、累計曲線からは年間目標に対する進捗を把握できる。移動合計曲線は季節変動や一時的な増減の影響を均すため、長期的なトレンドの把握に適している。移動合計の線が右肩上がりであれば単月の増減があっても全体として改善傾向にあり、逆に右下がりであれば業績が衰退傾向にあることを読み取れる。

表計算ソフトやBIツールなどで比較的容易に作成できる。月別データを入力して累計と移動合計を算出した上で折れ線グラフとして重ねて表示すればよい。企業によっては前年実績や計画値を追加して比較分析に用いることもある。月次の経営報告や会議資料としても活用されることが多い。
