読み方 ： サーボきこう

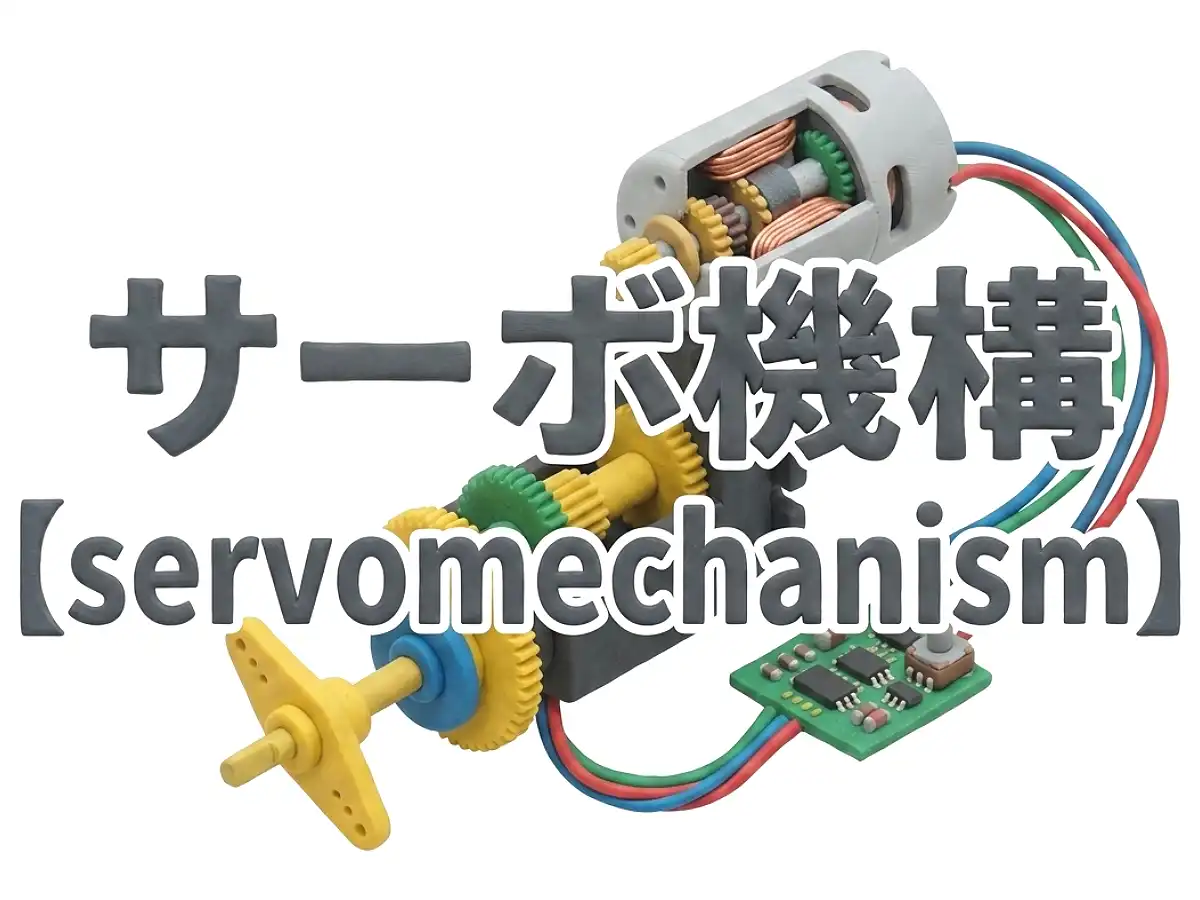

サーボ機構【servomechanism】
概要
サーボ機構とは、機械や装置の位置や角度、速度などを目標値通りに自動で一致させる制御の仕組み。現在の状態をセンサーで検出し、目標値との差（偏差）を割り出して駆動部を修正することを繰り返し、高精度な動作制御を実現する。
この仕組みの中心となるのが「フィードバック制御」である。駆動部が動いた結果をセンサーで測定し、目標値とのズレを制御回路が算出して、その差を埋めるための命令を再びモーターなどへ送る。出力を入力側に戻して補正を繰り返すこの循環により、目標に達するまで動作を継続的に調整できる。
具体例として、ロボットアームの関節制御がある。指定した角度までアームを動かす場合、モーターを一定時間回転させるだけでは負荷や摩擦の影響で目標角度に届かなかったり行き過ぎたりすることがある。エンコーダなどのセンサーで現在の角度を常時測定し、目標との差がなくなるよう駆動量を継続的に調整することで、正確な位置に追従させている。
制御のための数値演算には「PID制御」が広く用いられる。時系列の計測値について、比例（P）や積分（I）、微分（D）の三要素を組み合わせて偏差を計算し、応答の速さと安定性を両立させる手法である。各係数の調整次第で、速く収束するが振動しやすい特性にも、収束は遅いが安定した特性にも設計できる。
代表的な用途として、工作機械の位置決めや産業用ロボットの関節制御、自動車の電動パワーステアリング、カメラのオートフォーカスや手ぶれ補正などがある。航空機や船舶の自動操縦装置でも、機体や船体の姿勢を継続的に監視しながら制御を行うため、サーボ機構の考え方が利用されている。
サーボ機構は20世紀前半、船舶の舵取り装置や砲台の方向制御といった軍事・航空分野の自動制御技術として発展した。戦後は工場の機械化、自動化の進展と共に民生分野へ広がり、電子回路や半導体技術、デジタル制御技術の進歩に伴って性能が大きく向上した。現在ではマイコンによる高速演算と高分解能なエンコーダを組み合わせた「デジタルサーボ」が主流となっている。
(2026.7.19更新)
