情報セキュリティマネジメント試験過去問 - 分野別(科目A) - プロジェクトの時間

答え ： ウ
分野 ： その他の分野 › プロジェクトマネジメント › プロジェクトマネジメント › プロジェクトの時間 › プロジェクトの時間
解説 ：

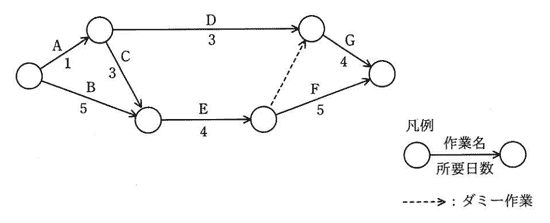

アローダイアグラムでは，作業を矢印で表し，最初から最後までの経路のうち，所要日数の合計が最も長い経路をクリティカルパスといいます。この経路が遅れるとプロジェクト全体が遅れるため，重点的に管理します。図を見ると，

・A→D→Gは1+3+4で8日
・A→C→E→ダミー→Gは1+3+4+0+4で12日
・A→C→E→Fは1+3+4+5で13日
・B→E→ダミー→Gは5+4+0+4で13日
・B→E→Fは5+4+5で14日

となります。点線のダミー作業は日数が0の矢印で，作業の前後関係だけを表します。最長は14日のB→E→Fなので，「ウ」が正解です。「ア」は13日，「イ」は8日，「エ」は13日で，いずれも最長ではありません。

答え ： エ
分野 ： その他の分野 › プロジェクトマネジメント › プロジェクトマネジメント › プロジェクトの時間 › プロジェクトの時間
解説 ：

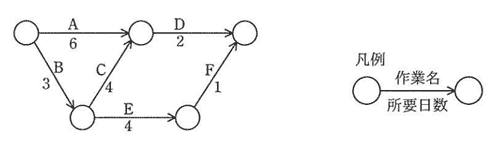

アローダイアグラムでは，開始から終了までの経路ごとに日数を合計し，最も長い経路（クリティカルパス）が全体の期間になります。この図の経路は，A→Dで6＋2＝8日，B→C→Dで3＋4＋2＝9日，B→E→Fで3＋4＋1＝8日です。

最長はB→C→Dの9日なので，全体は9日です。2日短縮して7日にするには，全ての経路を7日以下にする必要があります。「エ」のBとDを1日ずつ短縮すると，A→Dが7日，B→C→Dが7日，B→E→Fが7日になり，全体が7日になるので，2日短縮できます。

「ア」のA，C，Eでは，B→C→Dが8日になるなど最大8日，「イ」のA，Dも最大8日，「ウ」のB，C，Eは，A→Dが8日残るので，いずれも1日しか短縮できません。

答え ： ウ
分野 ： その他の分野 › プロジェクトマネジメント › プロジェクトマネジメント › プロジェクトの時間 › プロジェクトの時間
解説 ：
「ガントチャート」とは，横軸に時間，縦軸に作業を並べ，各作業の開始と終了の予定と実績を，棒グラフのように表した図です。作業の進み具合や，仕掛かり中の作業が一目で分かります。したがって「ウ」が正解です。

「ア」は，重要な期日を示す「マイルストーンチャート」の特徴です。

「イ」は，作業の順序関係，所要日数，余裕日数が分かる「アローダイアグラム」（PERT図）の特徴です。

「エ」は，出来高の時間的な推移で費用と進捗を同時に管理する「アーンドバリューマネジメント」（EVM）で使われるグラフの特徴です。

答え ： ウ
分野 ： その他の分野 › プロジェクトマネジメント › プロジェクトマネジメント › プロジェクトの時間 › プロジェクトの時間
解説 ：

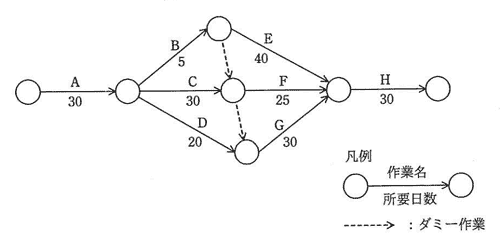

アローダイアグラムでは，各作業が終わる最も早い時点を順に計算し，最終的な完了までにかかる最短日数を求めます。点線の矢印はダミー作業で，日数は0日ですが，作業の順序関係を表します。

まず，作業Aが終わって30日目です。そこからB（5日）が終わるのは35日目です。作業Cの終了は30＋30＝60日目で，Bの終了からのダミー作業も合わせると，60日目が最も早くなります。作業Dは30＋20＝50日目ですが，Cからのダミー作業を待つため，60日目から作業Gが始まります。

次の結合点に着くのは，E経由が35＋40＝75日目，F経由が60＋25＝85日目，G経由が60＋30＝90日目なので，最も遅い90日目になります。最後にH（30日）が続くので，90＋30＝120日です。したがって正解は「ウ」です。
